三相不平衡装置

类别:三相不平衡装置   发布时间:2022-02-18 10:39:20   浏览:

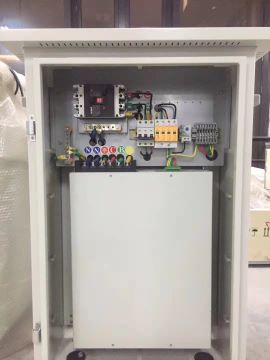

1-220224012P5K1.jpg三相不平衡装置(图1)产品介绍:

三相负荷不平衡自动调节装置(SPC)是用于低压配电用户侧,治理三相电流不平衡,无功补偿及谐波补偿的综合电能质量治理装置。XFD系列SPC装置能够根据配网用户由于不同时间段或不同负荷导致的三相不平衡电流利用*控制算法分享出不平衡电正负零序及无功,通过触发功率器件IGBT,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用。

XFD系列SPC性能介绍:

■ 解决配电网三相电流不平衡问题,减少中性线电流,降低线路损耗;

■ 容感性无功补偿,提高配电网有效输出容量;

■ 有效滤除3/6/9次谐波,减少中性线电流,提高配电安全性;

■ 稳定系统三相电压,提高供电质量,改善用电环境;

■ 解决变压器单相过载问题,提高变压器带载能力。

三相不平衡产生原因

三相不平衡是指电力系统中三相电流(或电压)幅值不一致,且幅值差超过规定范围的一种电能质量问题。其产生的主要原因是各相负载分布不均、单相负载用电不同时以及单相大功率负载接入。

由于400V低压配电系统用户侧几乎都是单相负载,且用电具有不同时性,配变系统极易出现三相不平衡,不平衡度严重超标。

400V低压配电系统供电半径长,由于三相不平衡,用电高低时段的影响,容易导致电压超过限值,造成供电末端电压低的问题。

配变广泛使用分组投切电容器,有补偿台阶,补偿效果差(极易出现过补或欠补)。

不平衡的危害

■ 造成重载的一相发热严重,加速老化;

■ 会产生零线电流,导致中线局部发热老化,甚至有火灾风险;

■ 会引起零地电压偏高,导致控制系统弱点设备烧毁;

■ 会导致局部电压不平衡,引起设备误报警;
